HOLZ | SERVICE-TIPPS 63

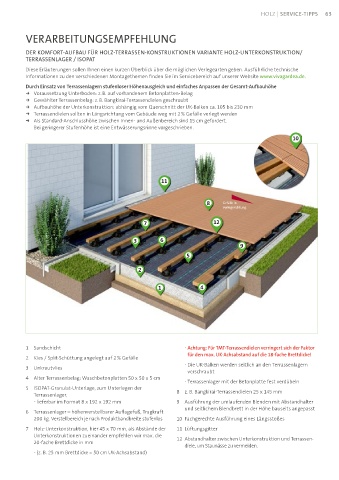

VERARBEITUNGSEMPFEHLUNG

DER KOMFORT-AUFBAU FÜR HOLZ-TERRASSEN-KONSTRUKTIONEN VARIANTE HOLZ-UNTERKONSTRUKTION/
TERRASSENLAGER / ISOPAT
Diese Erläuterungen sollen Ihnen einen kurzen Überblick über die möglichen Verlegearten geben. Ausführliche technische
Informationen zu den verschiedenen Montagethemen finden Sie im Servicebereich auf unserer Website www.vivagardea.de.
Durch Einsatz von Terrassenlagern stufenloser Höhenausgleich und einfaches Anpassen der Gesamt-Aufbauhöhe
f Voraussetzung Unterboden: z. B. auf vorhandenem Betonplatten-Belag
f Gewählter Terrassenbelag: z. B. Bangkirai-Terrassendielen geschraubt
f Aufbauhöhe der Unterkonstruktion: abhängig vom Querschnitt der UK-Balken ca. 105 bis 230 mm
f Terrassendielen sollten in Längsrichtung vom Gebäude weg mit 2 % Gefälle verlegt werden
f Als Standard-Anschlusshöhe zwischen Innen- und Außenbereich sind 15 cm gefordert.
Bei geringerer Stufenhöhe ist eine Entwässerungsrinne vorgeschrieben.

10

11

8 Gefälle in
Verlegerichtung

7 12

3 6
9
5

2

1 4

1 Sandschicht - Achtung: Für TMT-Terrassendielen verringert sich der Faktor
für den max. UK-Achsabstand auf die 18-fache Brettdicke!
2 Kies / Split-Schüttung angelegt auf 2 % Gefälle
- Die UK-Balken werden seitlich an den Terrassenlagern
3 Unkrautvlies
verschraubt
4 Alter Terrassenbelag: Waschbetonplatten 50 x 50 x 5 cm
- Terrassenlager mit der Betonplatte fest verdübeln
5 ISOPAT-Granulat-Unterlage, zum Unterlegen der 8 z. B. Bangkirai-Terrassendielen 25 x 145 mm
Terrassenlager,
- lieferbar im Format 8 x 192 x 192 mm 9 Ausführung der umlaufenden Blenden mit Abstandhalter
und seitlichem Blendbrett in der Höhe bauseits angepasst
6 Terrassenlager – höhenverstellbarer Auflagefuß, Tragkraft
200 kg. Verstellbereich je nach Produktbandbreite stufenlos 10 Fachgerechte Ausführung eines Längsstoßes
7 Holz-Unterkonstruktion, hier 45 x 70 mm, als Abstände der 11 Lüftungsgitter
Unterkonstruktionen zueinander empfehlen wir max. die 12 Abstandhalter zwischen Unterkonstruktion und Terrassen-
20-fache Brettdicke in mm
diele, um Staunässe zu vermeiden.
- (z. B. 25 mm Brettdicke = 50 cm UK-Achsabstand)
