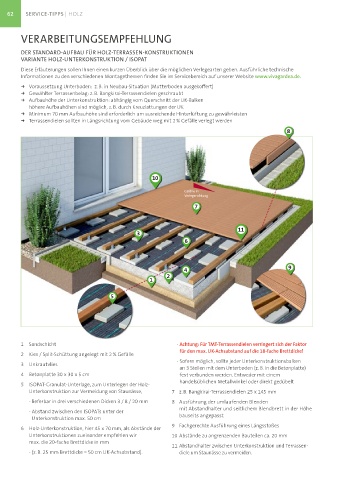

62 SERVICE-TIPPS | HOLZ

VERARBEITUNGSEMPFEHLUNG

DER STANDARD-AUFBAU FÜR HOLZ-TERRASSEN-KONSTRUKTIONEN
VARIANTE HOLZ-UNTERKONSTRUKTION / ISOPAT
Diese Erläuterungen sollen Ihnen einen kurzen Überblick über die möglichen Verlegearten geben. Ausführliche technische
Informationen zu den verschiedenen Montagethemen finden Sie im Servicebereich auf unserer Website www.vivagardea.de.
f Voraussetzung Unterboden: z. B. in Neubau-Situation (Mutterboden ausgekoffert)
f Gewählter Terrassenbelag: z. B. Bangkirai-Terrassendielen geschraubt
f Aufbauhöhe der Unterkonstruktion: abhängig vom Querschnitt der UK-Balken
höhere Aufbauhöhen sind möglich, z. B. durch Kreuzlattungen der UK
f Minimum 70 mm Aufbauhöhe sind erforderlich um ausreichende Hinterlüftung zu gewährleisten
f Terrassendielen sollten in Längsrichtung vom Gebäude weg mit 2 % Gefälle verlegt werden
8

10

Gefälle in
Verlegerichtung
7

11
3
6

4 9
2
1

5

1 Sandschicht - Achtung: Für TMT-Terrassendielen verringert sich der Faktor
für den max. UK-Achsabstand auf die 18-fache Brettdicke!
2 Kies / Split-Schüttung angelegt mit 2 % Gefälle
- Sofern möglich, sollte jeder Unterkonstruktionsbalken
3 Unkrautvlies
an 3 Stellen mit dem Unterboden (z. B. in die Betonplatte)
4 Betonplatte 30 x 30 x 5 cm fest verbunden werden. Entweder mit einem

5 ISOPAT-Granulat-Unterlage, zum Unterlegen der Holz- handelsüblichen Metallwinkel oder direkt gedübelt
Unterkonstruktion zur Vermeidung von Staunässe, 7 z. B. Bangkirai-Terrassendielen 25 x 145 mm
- lieferbar in drei verschiedenen Dicken 3 / 8 / 20 mm 8 Ausführung der umlaufenden Blenden
mit Abstandhalter und seitlichem Blendbrett in der Höhe
- Abstand zwischen den ISOPATs unter der
Unterkonstruktion max. 50 cm bauseits angepasst
9 Fachgerechte Ausführung eines Längsstoßes
6 Holz-Unterkonstruktion, hier 45 x 70 mm, als Abstände der
Unterkonstruktionen zueinander empfehlen wir 10 Abstände zu angrenzenden Bauteilen ca. 20 mm
max. die 20-fache Brettdicke in mm
11 Abstandhalter zwischen Unterkonstruktion und Terrassen-
- (z. B. 25 mm Brettdicke = 50 cm UK-Achsabstand). diele um Staunässe zu vermeiden.
