DIE SCHIENEN | PR56 23

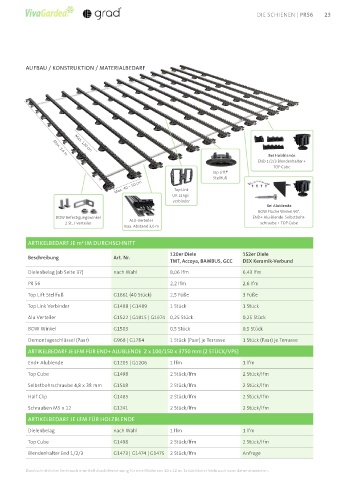

AUFBAU / KONSTRUKTION / MATERIALBEDARF

Max. 120 cm
Bei Holzblende
Max. 3,6 m
END 1/2/3 Blendenhalter +
TOP Cube
Top Lift®
Stellfuß
Max. 40 – 50 cm Top Link
UK Längs­
verbinder
Bei Alublende
BOW Flache Winkel 90°,
BOW Befestigungswinkel ALU­Verteiler END+ Alu­Blende. Selbstbohr­
2 St. / Verteiler schraube + TOP Cube
max. Abstand 3,6 m

ARTIKELBEDARF JE m² IM DURCHSCHNITT

120er Diele 152er Diele
Beschreibung Art. Nr.
TMT, Accoya, BAMBUS, GCC DEX Keramik-Verbund
Dielenbelag (ab Seite 37) nach Wahl 8,06 lfm 6,43 lfm
PR 56 2,2 lfm 2,6 lfm

Top Lift Stellfuß G1661 (40 Stück) 2,5 Füße 3 Füße
Top Link Verbinder G1488 | G1489 1 Stück 1 Stück

Alu Verteiler G1522 | G1815 | G1974 0,25 Stück 0,25 Stück
BOW Winkel G1503 0,5 Stück 0,5 Stück

Demontageschlüssel (Paar) G968 | G1784 1 Stück (Paar) je Terrasse 1 Stück (Paar) je Terrasse
ARTIKELBEDARF JE LFM FÜR END+ ALUBLENDE 2 x 100/150 x 3750 mm (2 STÜCK/VPE)

End+ Alublende G1205 | G1206 1 lfm 1 lfm
Top Cube G1498 2 Stück/lfm 2 Stück/lfm

Selbstbohrschraube 4,8 x 38 mm G1518 2 Stück/lfm 2 Stück/lfm
Half Clip G1485 2 Stück/lfm 2 Stück/lfm

Schrauben M5 x 12 G1241 2 Stück/lfm 2 Stück/lfm
ARTIKELBEDARF JE LFM FÜR HOLZBLENDE

Dielenbelag nach Wahl 1 lfm 1 lfm
Top Cube G1498 2 Stück/lfm 2 Stück/lfm

Blendenhalter End 1/2/3 G1473 | G1474 | G1475 2 Stück/lfm Anfrage

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.
