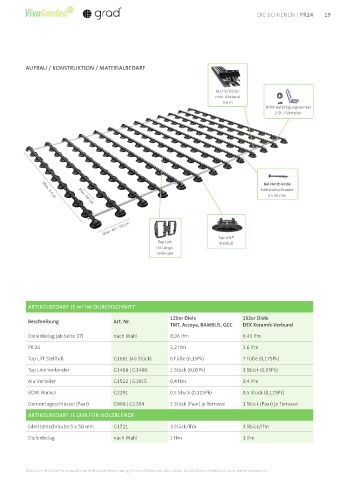

DIE SCHIENEN | PR24 19

AUFBAU / KONSTRUKTION / MATERIALBEDARF

ALU­Verteiler
max. Abstand
3,6 m
BOW Befestigungswinkel
2 St. / Verteiler

Bei Holzblende
Edelstahlschraube
5 x 50 mm
Max. 3,6 m
Max. 40 cm

Max. 40 – 50 cm

Top Lift®
Top Link Stellfuß
UK Längs­
verbinder

ARTIKELBEDARF JE m² IM DURCHSCHNITT

120er Diele 152er Diele
Beschreibung Art. Nr.
TMT, Accoya, BAMBUS, GCC DEX Keramik-Verbund
Dielenbelag (ab Seite 37) nach Wahl 8,06 lfm 6,43 lfm
PR 24 2,2 lfm 2,6 lfm

Top Lift Stellfuß G1661 (40 Stück) 6 Füße (0,15Pk) 7 Füße (0,175Pk)
Top Link Verbinder G1488 | G1489 1 Stück (0,05Pk) 1 Stück (0,05Pk)

Alu Verteiler G1522 | G1815 0,4 lfm 0,4 lfm
BOW Winkel G2291 0,5 Stück (0,125Pk) 0,5 Stück (0,125Pk)

Demontageschlüssel (Paar) G968 | G1784 1 Stück (Paar) je Terrasse 1 Stück (Paar) je Terrasse
ARTIKELBEDARF JE LFM FÜR HOLZBLENDE

Edelstahlschraube 5 x 50 mm G1721 3 Stück/lfm 3 Stück/lfm
Dielenbelag nach Wahl 1 lfm 1 lfm

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.
