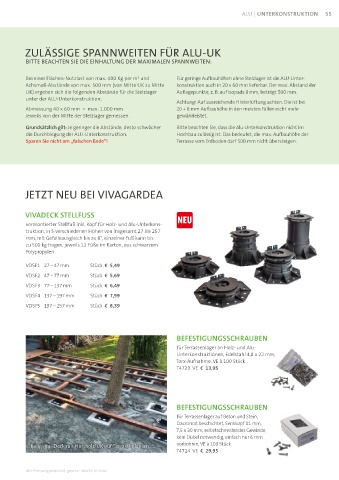

Page 55 - VivaGardea Blätterkatalog | Zaunsysteme 2026

ALU | UNTERKONSTRUKTION 55

ZULÄSSIGE SPANNWEITEN FÜR ALU-UK

BITTE BEACHTEN SIE DIE EINHALTUNG DER MAXIMALEN SPANNWEITEN:

Bei einer Flächen-Nutzlast von max. 400 Kg per m² und Für geringe Aufbauhöhen ohne Stelzlager ist die ALU-Unter-
Achsmaß-Abstände von max. 500 mm (von Mitte UK zu Mitte konstruktion auch in 20 x 60 mm lieferbar. Der max. Abstand der
UK) ergeben sich die folgenden Abstände für die Stelzlager Auflagepunkte, z. B. auf Isopads 8 mm, beträgt 500 mm.
unter der ALU-Unterkonstruktion:
Achtung! Auf ausreichende Hinterlüftung achten. Die ist bei
Abmessung 40 x 60 mm = max. 1.000 mm 20 + 8 mm Aufbauhöhe in den meisten Fällen nicht mehr
Jeweils von der Mitte der Stelzlager gemessen. gewährleistet.
Grundsätzlich gilt: Je geringer die Abstände, desto schwächer Bitte beachten Sie, dass die Alu-Unterkonstruktion nicht im
die Durchbiegung der ALU-Unterkonstruktion. Hochbau zulässig ist. Das bedeutet, die max. Aufbauhöhe der
Sparen Sie nicht am „falschen Ende“! Terrasse vom Erdboden darf 500 mm nicht übersteigen.

JETZT NEU BEI VIVAGARDEA

VIVADECK STELLFUSS
vormontierter Stellfuß inkl. Kopf für Holz- und Alu-Unterkons-
truktion, in 5 verschiedenen Höhen von insgesamt 27 bis 257
mm, mit Gefälleausgleich bis zu 8°, einzelner Fuß kann bis
zu 500 kg tragen, jeweils 12 Füße im Karton, aus schwarzem
Polypropylen

VDSF1 27 – 47 mm Stück € 5,49
VDSF2 47 – 77 mm Stück € 5,69
VDSF3 77 – 137 mm Stück € 6,49
VDSF4 137 – 197 mm Stück € 7,99
VDSF5 197 – 257 mm Stück € 8,39

BEFESTIGUNGS SCHRAUBEN

für Terrassen lager an Holz- und Alu-
Unterkonstruk tionen, Edel stahl 4,8 x 22 mm,
Torx-Aufnahme, VE à 100 Stück
T4723 VE € 13,95

BEFESTIGUNGS SCHRAUBEN

für Terrassen lager auf Beton und Stein,
Dacromat beschich tet, Senkkopf 11 mm,
7,5 x 30 mm, selbstschneidendes Gewinde,
kein Dübel notwendig, einfach nur 6 mm
Bangkirai-Deck mit Hartholz-UK auf Terrassenlagern vorbohren, VE à 100 Stück
T4724 VE € 29,95

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.
