WPC / BPC / GCC | SERVICE-TIPPS 103

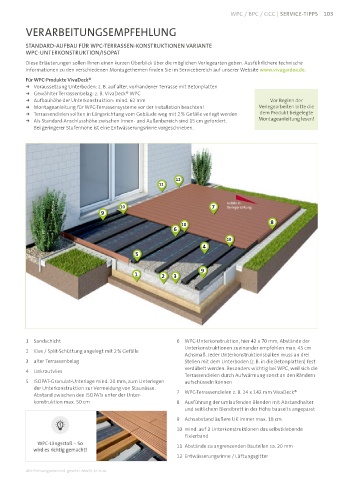

VERARBEITUNGS EMPFEHLUNG

STANDARD-AUFBAU FÜR WPC-TERRASSEN-KONSTRUKTIONEN VARIANTE
WPC-UNTERKONSTRUKTION/ISOPAT
Diese Erläuterungen sollen Ihnen einen kurzen Überblick über die möglichen Verlegearten geben. Ausführlichere technische
Informationen zu den verschiedenen Montagethemen finden Sie im Servicebereich auf unserer Website www.vivagardea.de.

Für WPC-Produkte VivaDeck®
f Voraussetzung Unterboden: z. B. auf alter, vorhandener Terrasse mit Betonplatten
f Gewählter Terrassenbelag: z. B. VivaDeck® WPC
f Aufbauhöhe der Unterkonstruktion: mind. 62 mm Vor Beginn der
f Montageanleitung für WPC-Terrassensysteme vor der Installation beachten! Verlegearbeiten bitte die
f Terrassendielen sollten in Längsrichtung vom Gebäude weg mit 2 % Gefälle verlegt werden dem Produkt beigelegte
f Als Standard-Anschlusshöhe zwischen Innen- und Außenbereich sind 15 cm gefordert. Montageanleitung lesen!
Bei geringerer Stufenhöhe ist eine Entwässerungsrinne vorgeschrieben.

12
11

Gefälle in
10 7 Verlegerichtung
9
8
10
6
10
4
5

9
1 2 3

1 Sandschicht 6 WPC-Unterkonstruktion, hier 42 x 70 mm, Abstände der
Unterkonstruktionen zueinander empfohlen max. 45 cm
2 Kies / Split-Schüttung angelegt mit 2 % Gefälle
Achsmaß. Jeder Unterkonstruktionsbalken muss an drei
3 alter Terrassenbelag Stellen mit dem Unterboden (z. B. in die Betonplatten) fest
verdübelt werden. Besonders wichtig bei WPC, weil sich die
4 Unkrautvlies
Terrassendielen durch Aufwärmung sonst an den Rändern
5 ISOPAT-Granulat-Unterlage mind. 20 mm, zum Unterlegen aufschüsseln können
der Unterkonstruktion zur Vermeidung von Staunässe.
Abstand zwischen den ISOPATs unter der Unter- 7 WPC-Terrassendielen z. B. 24 x 142 mm VivaDeck®
konstruktion max. 50 cm 8 Ausführung der umlaufenden Blenden mit Abstandhalter
und seitlichem Blendbrett in der Höhe bauseits angepasst
9 Achsabstand äußere UK immer max. 18 cm
10 mind. auf 3 Unterkonstruktionen das selbstklebende
Fixierband
WPC-Längsstoß - So 11 Abstände zu angrenzenden Bauteilen ca. 20 mm
wird es richtig gemacht!
12 Entwässerungsrinne / Lüftungsgitter
