HOLZ | SERVICE-TIPPS 59

VERARBEITUNGSEMPFEHLUNG

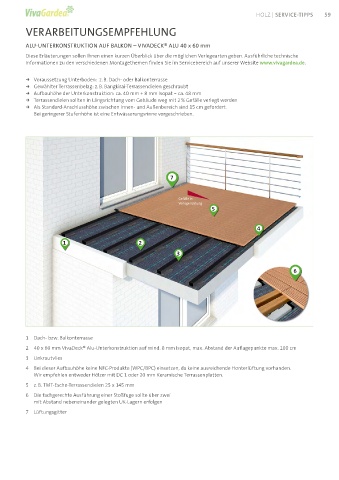

ALU-UNTERKONSTRUKTION AUF BALKON – VIVADECK® ALU 40 x 60 mm

Diese Erläuterungen sollen Ihnen einen kurzen Überblick über die möglichen Verlegearten geben. Ausführliche technische
Informationen zu den verschiedenen Montagethemen finden Sie im Servicebereich auf unserer Website www.vivagardea.de.

f Voraussetzung Unterboden: z. B. Dach- oder Balkonterrasse
f Gewählter Terrassenbelag: z. B. Bangkirai-Terrassendielen geschraubt
f Aufbauhöhe der Unterkonstruktion: ca. 40 mm + 8 mm Isopat = ca. 48 mm
f Terrassendielen sollten in Längsrichtung vom Gebäude weg mit 2 % Gefälle verlegt werden
f Als Standard-Anschlusshöhe zwischen Innen- und Außenbereich sind 15 cm gefordert.
Bei geringerer Stufenhöhe ist eine Entwässerungsrinne vorgeschrieben.

7

Gefälle in
Verlegerichtung
5

4

1 2

3

6

1 Dach- bzw. Balkonterrasse

2 40 x 60 mm VivaDeck® Alu-Unterkonstruktion auf mind. 8 mm Isopat, max. Abstand der Auflagepunkte max. 100 cm
3 Unkrautvlies
4 Bei dieser Aufbauhöhe keine NFC-Produkte (WPC/BPC) einsetzen, da keine ausreichende Honterlüftung vorhanden.
Wir empfehlen entweder Hölzer mit DC 1 oder 20 mm Keramische Terrassenplatten.
5 z. B. TMT-Esche-Terrassendielen 25 x 145 mm
6 Die fachgerechte Ausführung einer Stoßfuge sollte über zwei
mit Abstand nebeneinander gelegten UK-Lagern erfolgen

7 Lüftungsgitter
