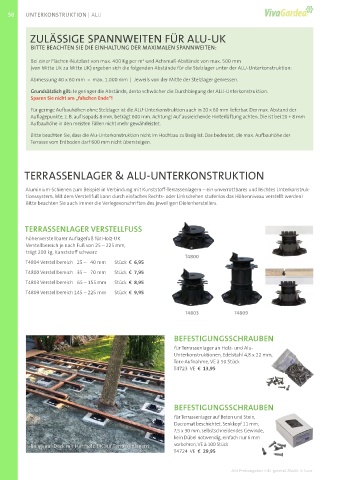

Page 50 - VivaGardea Blätterkatalog | Terrassensysteme 2025

50 uNTERKONSTRuKTION | ALU

ZULÄSSIGE SPANNWEITEN FÜR ALU-UK

BITTE BEACHTEN SIE DIE EINHALTUNG DER MAXIMALEN SPANNWEITEN:

Bei einer Flächen-Nutzlast von max. 400 Kg per m² und Achsmaß-Abstände von max. 500 mm
(von Mitte UK zu Mitte UK) ergeben sich die folgenden Abstände für die Stelzlager unter der ALU-Unterkonstruktion:

Abmessung 40 x 60 mm = max. 1.000 mm | Jeweils von der Mitte der Stelzlager gemessen.

Grundsätzlich gilt: Je geringer die Abstände, desto schwächer die Durchbiegung der ALU-Unterkonstruktion.
Sparen Sie nicht am „falschen Ende“!
Für geringe Aufbauhöhen ohne Stelzlager ist die ALU-Unterkonstruktion auch in 20 x 60 mm lieferbar. Der max. Abstand der
Auflagepunkte, z. B. auf Isopads 8 mm, beträgt 600 mm. Achtung! Auf ausreichende Hinterlüftung achten. Die ist bei 20 + 8 mm
Aufbauhöhe in den meisten Fällen nicht mehr gewährleistet.

Bitte beachten Sie, dass die Alu-Unterkonstruktion nicht im Hochbau zulässig ist. Das bedeutet, die max. Aufbauhöhe der
Terrasse vom Erdboden darf 600 mm nicht übersteigen.

TERRASSENLAGER & ALU-UNTERKONSTRUKTION

Aluminium-Schienen zum Beispiel in Verbindung mit Kunst stoff-Terrassenlagern – ein unverrottbares und leichtes Unterkonstruk-
tions system. Mit dem Verstellfuß kann durch einfaches Rechts- oder Links drehen stufenlos das Höhen niveau verstellt werden!
Bitte beachten Sie auch immer die Verlegevorschriften des jeweiligen Dielenherstellers.

TERRASSENLAGER VERSTELLFuSS

höhenverstellbarer Auflagefuß für Holz-UK
Verstellbereich je nach Fuß von 25 – 225 mm,
trägt 200 kg, Kunststoff schwarz
T4800
T4804 Verstellbereich 25 – 40 mm Stück € 6,95
T4800 Verstellbereich 35 – 70 mm Stück € 7,95
T4803 Verstellbereich 65 – 155 mm Stück € 8,95
T4809 Verstellbereich 145 – 225 mm Stück € 9,95

T4803 T4809

BEFESTIGuNGS SCHRAuBEN

für Terrassen lager an Holz- und Alu-
Unterkonstruk tionen, Edel stahl 4,8 x 22 mm,
Torx-Aufnahme, VE à 50 Stück
T4723 VE € 13,95

BEFESTIGuNGS SCHRAuBEN

für Terrassen lager auf Beton und Stein,
Dacromat beschich tet, Senkkopf 11 mm,
7,5 x 30 mm, selbstschneidendes Gewinde,
kein Dübel notwendig, einfach nur 6 mm
Bangkirai-Deck mit Hartholz-UK auf Terrassenlagern vorbohren, VE à 100 Stück
T4724 VE € 29,95

Alle Preisangaben inkl. gesetzl. MwSt. in Euro.
